| 類型 : | 軸向型 | 產地 : | 河北省鹽山縣 |
| 材質 : | 不銹鋼 | 品牌 : | 億金 |
| 型號 : | DN350 | 連接方式 : | 法蘭焊接 |
| 壁厚 : | 5-100 | 等級 : | 1 |
| 管厚 : | 20 | 特殊功能 : | 耐腐蝕 |
| 外形分類 : | 波紋補償器 | 直徑 : | 2000 |
| 執行標準 : | GB/T12777 | 加工定制 : | 是 |
| 耐溫 : | 2000° | 阻燃性 : | 特級 |
| 耐壓 : | 550kg | 顏色 : | 良好 |
| 產品認證 : | 億金管道 |

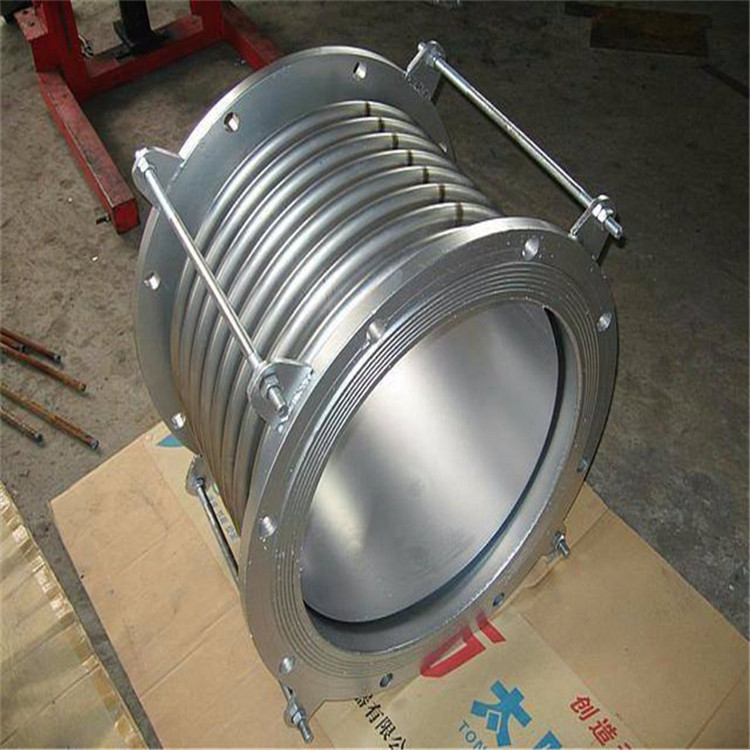

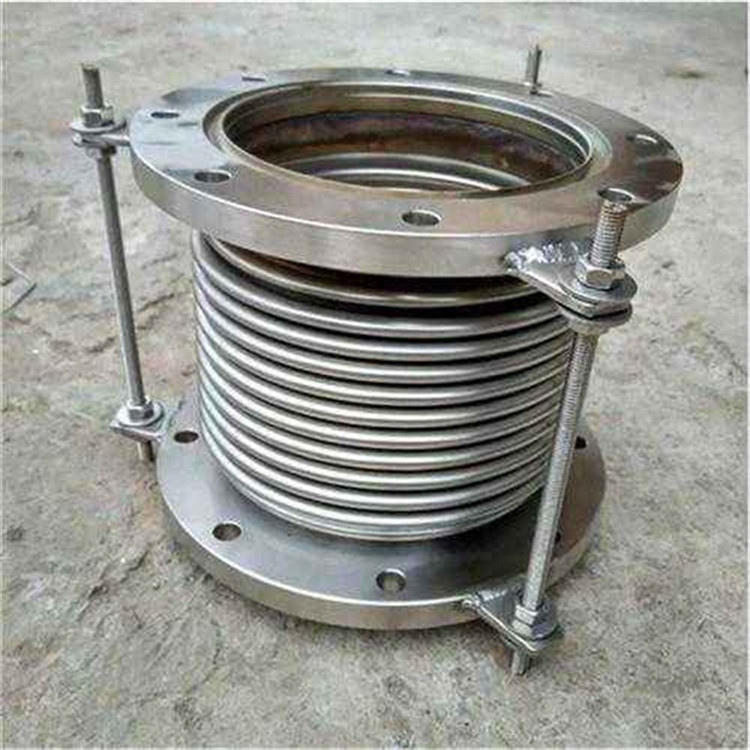

波紋膨脹節習慣上也叫補償器，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。 膨脹節是為了補償因溫度差與機械振動引起的附加應力，而設置在容器殼體或管道上的一種撓性結構。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振、供熱上，為了防止供熱管道升溫時，由于熱伸長或溫度應力而引起管道變形或破壞，需要在管道上設置補償器，以補償管道的熱伸長，從而減小管壁的應力和作用在閥件或支架結構上的作用力。由于膨脹節作為一種能自由伸縮的彈性補償元件，具有工作可靠、性能良好、結構緊湊等優點，已廣泛應用在化工、冶金、核能等部門。在容器上采用的膨脹節，有多種形式，就波紋的形狀而言，以U形膨脹節應用得為廣泛，其次還有Ω形和C形等。而在管道上采用的膨脹節就結構補償而言，又分為 式、壓力平衡式、鉸鏈式以及萬向接頭式等。
波紋補償器是用以利用波紋補償器的彈性元件的有效伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置，屬于一種補償元件。可對軸向，橫向，和角向位移的的吸收。
檢測
由于不同類型的波紋補償器補償形式不同，主要有軸向、橫向、角向以及組合補償方式。對同時存在多種位移的波紋補償器，要對其各種位移進行合成，求出總等效軸向位移，檢測是對總等效軸向位移而言。也就是說，波紋補償器公稱位移的檢測是對總等效軸向位移檢測。
通用類波紋管的公稱位移，實際上就是波紋管給定的名義位移變形的能力。對于用波紋管制成的膨脹節(補償器）、補償器而言，通常稱為補償量，反映了波紋管吸收系統位移的能力，表示在一定條件下，產品所具有的 的補償能力。波紋管在正常工作時，要吸收系統位移而產生位移變形，同時還要保證一定次數的正常安全工作位移循環次數。因此波紋管在設計時，根據每一個波可以承受的位移大小，設計有一定的波紋數，當每個波都在均勻地承受位移載荷，沒有局部超負荷時，波紋管可以正常的工作。設計合理時，可以保證一定的設計工作位移循環壽命次數。在JB/T 6169-92“金屬波紋管”標準中，對此項性能的檢測做出了規定。
計算
波紋補償器管道的熱變形計算
計算公式：X=a·L·△T
x 管道膨脹量
a為線膨脹系數，取0.0133mm/m
L補償管線（所需補償管道固定支座間的距離）長度
△T為溫差（介質溫度-安裝時環境溫度）
本公司實力量雄厚，公司擁有一批具有技術豐富的鍛造實跌和管道機械技術人才，配有完善的理化試驗、機械性能、無損檢測等一套先進的測檢設備，為石油、化工，電力、冶金，造紙、制藥等行業中的國內外大中型企業提供不同材質的工業管道配件和專業的配套服務。
河北億金管道制造有限公司將以很好的產品、優惠的價格，完善的售后服務，竭誠滿足用戶要求，愿與海內外的朋友互惠互利、真誠合作、建立持久、相互信賴的合作關系，共創新世紀的輝煌。
鈺恒源堅持“技術是根、創新是魂、人才是本”的經營理念，始終把人才作為企業發展的創業之本、競爭之本、發展之本。我廠已經形成了敬人敬業、公平競爭、尊重知識和人才的良好企業風氣。
河北億金管道制造有限公司是專業經營高壓管件的供應商,產品有可曲撓橡膠接頭、補償器、傳力接頭、防水套管、閥門、管件、等各類管道配件。可以按GB、HG、JB、SY、HGJ、SH、ASME、ANSI、API、MSS-SP、DIN、JIS等標準不同的閥門管件。其產品碳鋼管件除了在國內銷售外，還遠銷東南亞、中東、歐洲、美洲，日本和韓國等國和地區。產品很好，服務周到，在海內外贏得了很高的信譽，深受國內外廣大客戶的信賴，已成為國內橡膠接頭和管件專業供應商之一。
公司建立了完善的產品質量管理體系，確保產品質量完全符合標準規范，滿足客戶要求。在產品設計，材料采購、檢驗試驗，嚴格執行管理體系文件規定。
