| 品牌 : | 諾朗 | 用途 : | 橡膠用防腐涂料,管道防腐涂料,金屬防腐涂料 |
| 顏色 : | 淡綠 | 功能 : | 防腐 |
| 類型 : | 環氧防腐涂料 | 按溶劑類型分 : | 油性漆 |
| 單件凈重 : | 25kg | 保質期 : | 2 |
| 總固含量≥ : | 30% | 干燥時間≤ : | 4小時 |
| 耐水性 : | 合格 | 包裝規格 : | 25kg/桶 |
| 特色服務 : | 免費拿樣 | 產地 : | 大城 |
| 是否進口 : | 否 | 貨號 : | 01 |
| 是否危險化學品 : | 否 |

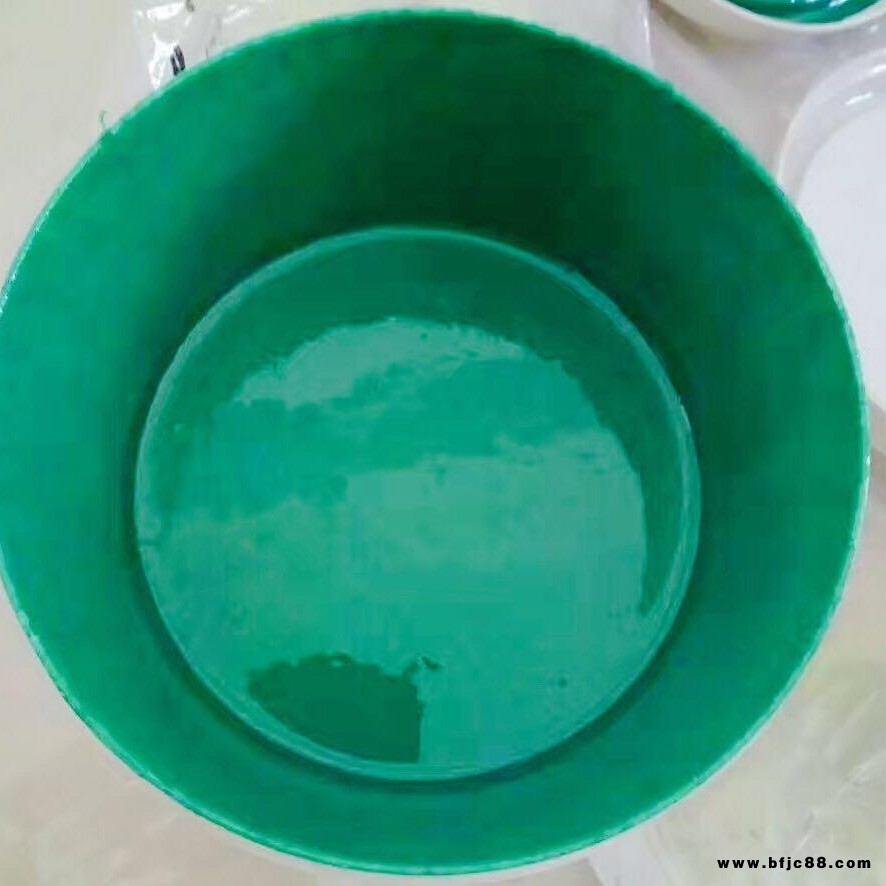

諾朗? 無溶劑環氧玻璃鱗片漆 環氧防腐面漆 環氧陶瓷防腐漆 廠家供應
玻璃鱗片防腐具備哪些特性
? 玻璃鱗片防腐具備哪些特點，相信很多人都知道，行業的競爭非常激烈，玻璃鱗片防腐施工脫非常簡單，玻璃鱗片防腐具備了很多的優點。
：玻璃鱗片防腐 的優點就是用于施工比較簡單，節省了很多的人力，這也是核心的競爭力。
：玻璃鱗片防腐施工耐磨性和對擦傷抵抗性比較強
第三：修復性比較好，使用幾年后，破損的地方只需要進行簡單的修復
第四：整體性比較好，現場配料非常的方便
第五：不容易產生介質擴散，可有效的避免腐蝕、分散等
有機材料防腐是目前國內外各行各業防腐領域中使用 廣泛的防腐方式，在火力發電廠煙囪的防腐中，尤其是在濕煙囪的防腐中被大量采用。目前，火力發電廠煙囪防腐所采用的有機材料涉及種類較多，主要有VEGF鱗片膠泥體系、聚脲彈性體系、VP內襯體系、有機和無機的復合纖維內襯體系、樹脂玻璃鱗片體系等。這些防腐涂層體系主要是采用不同的有機高分子材料及聚合工藝，并在其中加入不同的填料，從而達到提高防腐層對基體材料的附著力、抗酸性冷凝液的滲透作用、耐煙氣沖擊作用、耐高溫老化性能等綜合性能。
3.3 防腐材料現狀
由于目前多數采用涂料防腐的煙囪均出現了不同程度的防腐層失效情況，而合金襯貼板和進口玻璃磚的情況則相對良好，但其造價卻比涂料防腐昂貴多倍。因此，雖然國內電力行業多傾向于采用合金襯貼板和進口玻璃磚。但由于玻璃鱗片膠泥（防腐涂料）的施工靈活性和造價較低，在電廠的煙囪防腐中應用仍較廣泛，尤其是在脫硫改造后的舊機組煙囪中應用 為廣泛。
玻璃鱗片膠泥的維護說明：
1）玻璃鱗片膠泥內襯防腐材料盡量縮短保管期，可延長材料使用壽命，并避免在保管期間帶來的麻煩。
2）玻璃鱗片膠泥內襯防腐材料應在+5～30℃室內放置，以防凍裂。儲存時應避免陽光直射，并應距離發熱裝置2m以外，以免加速老化、損壞。
3）玻璃鱗片膠泥內襯防腐材料在露天下存放長時間后，使用前需按檢驗要求重新檢驗。
4）初次使用的膠泥內襯防腐設備，在使用前不得空罐存放，宜充水貯存保管或用塑料布將各封口封住。
5）玻璃鱗片膠泥內襯防腐設備在運行時必須按照設計工藝工況運行，如有出現不在工藝工況情況下，需查明原因或停機待查。
脫硫塔防腐施工
脫硫塔內襯防腐有哪幾種施工方案
【簡單介紹】
VEGF-系列脫硫塔系統防腐玻璃鱗片--樹脂玻璃鱗片膠泥
1、施工依據
HG/T 2640-2004《玻璃鱗片襯里施工技術條件》
?2、施工程序
? 基體檢查——基體噴砂處理——底漆涂刷——膠泥涂抹（分兩遍涂沫，每層厚度約1.0mm）——局部FRP加強（陰陽角等部位）——質量檢測及修補驗收——面漆涂刷?
3、施工各環節介紹?
（1）、基體檢查：
主要檢查項目為：
①設備結構能否進行鱗片襯里施工（如設備內部的局部結構存在狹小的縫隙，施工工具無法深入其中），
②焊縫的打磨，要求焊縫的高度不高于基體0.5mm，且與基體保證平滑過渡
③陰陽角的部位一定要保證拐角部位的圓角半徑R＞5mm。?
（2）、噴砂處理：
? ? ?鱗片襯里對基體噴砂處理的要求為Sa2.5級，即要求對金屬基體表面經過噴砂處理后，表面呈現“銀白色"，鋼材表面無可見油脂、污垢、氧化皮、鐵銹、油漆涂層等附著物，任何殘留的痕跡僅是點狀的輕微色斑。?
（3）、底漆涂刷： ? ? ? ??
噴砂后表面在一個工作輪班（8～12小時）之內或在產生可見的表面銹斑之前上底漆。如果發生表面生銹，生銹區域將根據以上要求重新噴吹。通過刷或滾動上底漆。根據現場環境溫度按照相應的比例在底漆中加入固化劑和促進劑攪拌均勻后使用（注意：促進
劑和固化劑嚴禁同時加入，應當先加入促進劑攪拌均勻后再加入固化劑攪拌均勻）。
當以下任何情況存在時不允許上底漆： ? ? — ?工作區域的相對濕度大于85%— ?金屬表面的溫度未超過工作區域空氣溫度3℃。 — ?金屬表面的溫度或工作區域空氣的溫度高于32℃或低于5℃時。— 金屬表面有灰塵、污跡或水分涂刷后的底漆層應當均勻，無漏涂，無明顯的流淌痕跡。
4）、膠泥涂抹：
膠泥涂抹時，底漆層必須已經固化，且底漆層暴露在空氣中的時間不超過兩周。 ? ?
?
