| 品牌 : | 九天 | 型號 : | ZWY-80/30.75G |
| 加工定制 : | 是 | 別名 : | 輪式扒渣機 |
| 用途 : | 煤礦 | 電機功率 : | 30.75KW |
ZWY-80/30.75G

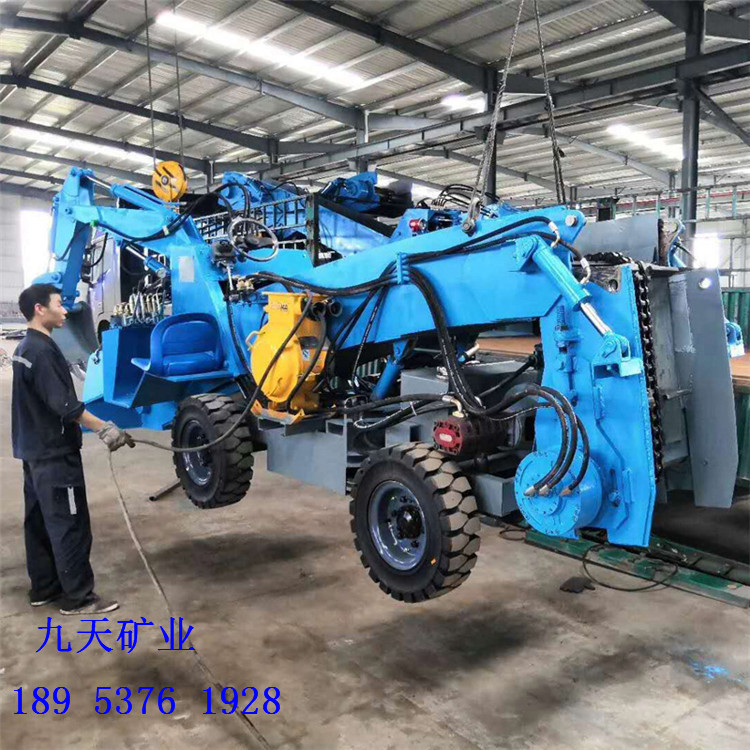

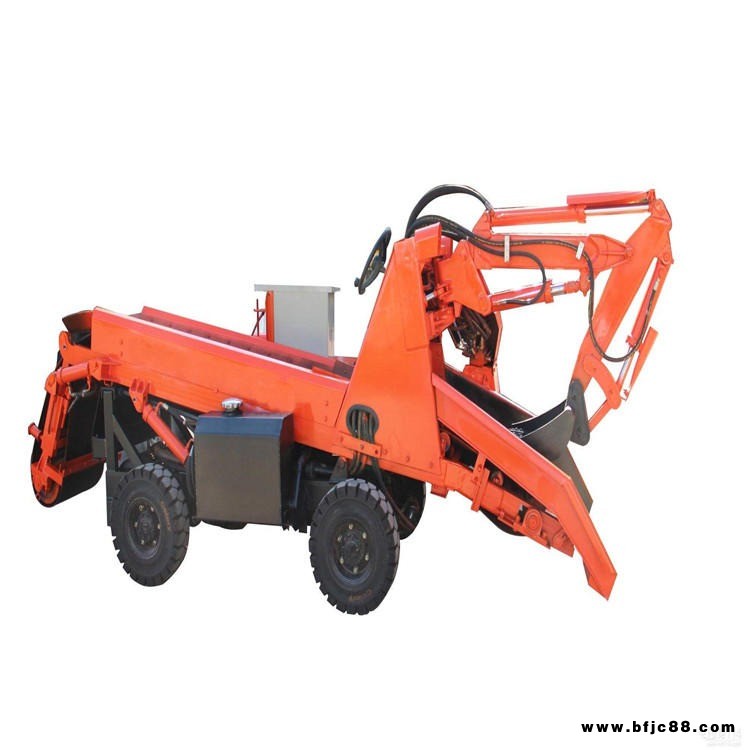

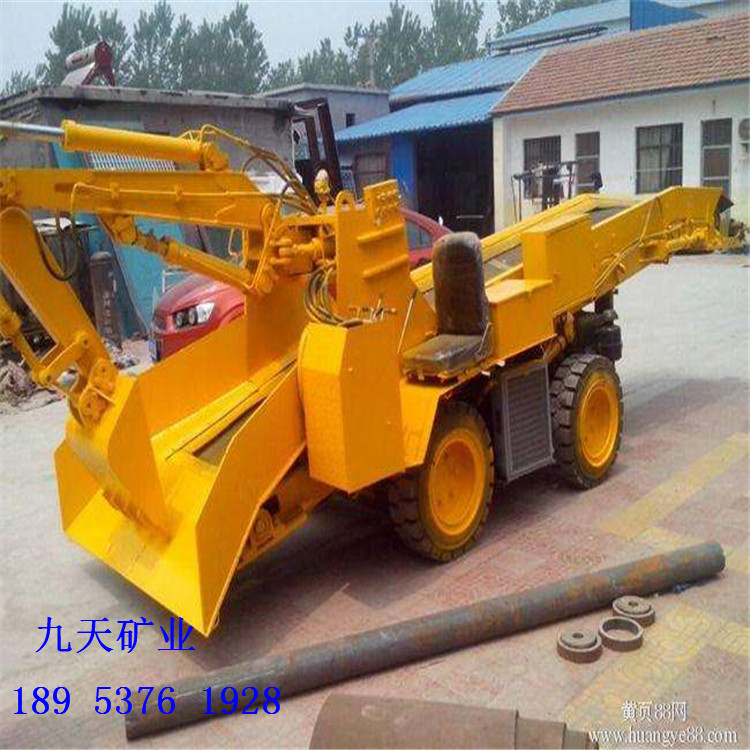

ZWY-80/30.75G輪式扒渣機產品介紹
ZWY-80/30.75G輪式扒渣機主要由反鏟機構、運輸槽、行走機構、機架總成、電機油泵總成、液壓操作系統、電氣系統等部分組成。適用的軌距分別為600毫米，762毫米，900毫米，彎道半徑需大于12m，工作場地臨時軌道鋼軌采用38Kg/m或43Kg/m軌。長度為2.5～3m，軌前端采用鋼制枕木（槽鋼），用夾板緊固，牢固可靠。要求工作場地，水位低于軌面，要求工作面排水情況良好。為使整機在巷道中運行不發生干涉，要求軌道中心與巷道的墻壁的距離不小于1000mm，地面、軌道應平整，不應下沉。
其中行走機構是整機的基礎，在工作中需要前進、后退。液壓馬達驅動主動軸轉動，離合器帶動主動齒輪旋轉，通過中間軸雙聯齒輪帶動前輪軸大齒輪使前輪軸旋轉，又由前輪軸的鏈輪通過鏈條帶動后輪軸旋轉，實現了整機的四輪驅動。具有行走可靠，牽引力大的特點。其他部件功能特點與履帶式扒渣機相似。
ZWY-80輪式扒渣機技術參數
產品型號：軌輪式ZWY-80/30.75G；
整機重量KG：6800；
裝載能力m3/h：80；
挖掘?qū)挾萴m：4800；
挖取距離mm：1840；
挖掘高度mm：2400；
挖掘深度mm：550；
卸載高度mm：1250 (可變)；
卸載距離mm：2050（可變）；
行走速度m/s：0.37/0.75；
刮板鏈速度m/min：26；
刮板鏈運輸機構形式：單鏈單驅；
小轉彎半徑m：≥12；
工作壓力mpa：≤20；
離地間隙mm：≥27；
總功率KW：30.75。
