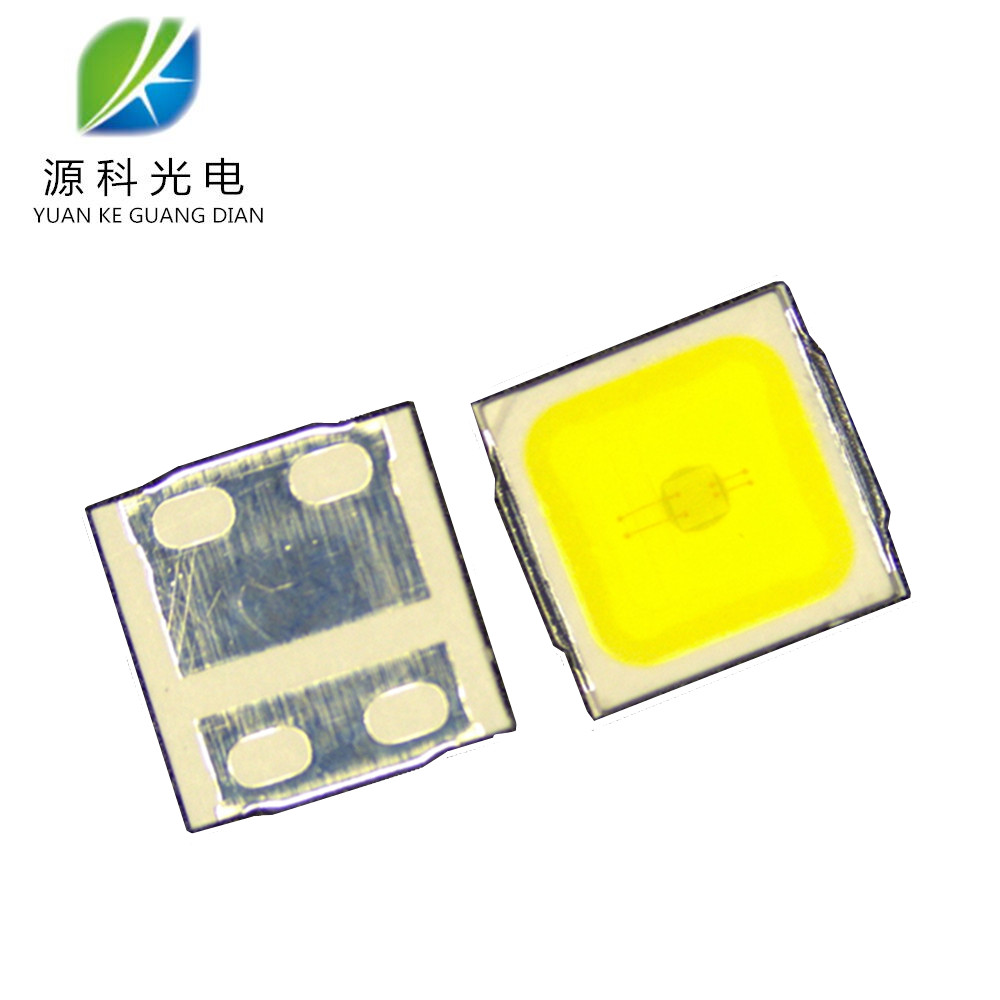

| 品牌 : | 源科 | 型號 : | YK5054SWXC |
| 尺寸規格 : | 5054 | 功率 : | 0.5 |
| 顯色指數 : | 80 | 光通量 : | 60 |
| 正向電壓 : | 3.0 | 反向電壓 : | 5 |
| 靜電擊穿電壓（ESD : | 1200 | 額定電流 : | 150 |
| 芯片品牌 : | 三安 | 芯片尺寸 : | 15*30 |
| 熒光粉品牌 : | 英特美 | 膠水品牌 : | 信月 |
| 導線材質 : | 金線 | 支架材質 : | 銅 |
| 發光角度 : | 120 | 發光效率 : | 100 |
| 色容差 : | <5 | 熱阻 : | ≤5 |
| 允許結溫 : | 110 | 1000小時常規老化 : | 100 |
| 6000小時常規老化 : | 99 | 是否通過LM-80測 : | 是 |
| 色溫區間 : | 1800-20000 |
產品.特點:
1.體積小，發光角度大，2.亮度高.是個很佳的背光燈源.3.高的性?xún)r(jià)比.4.良好的操作壽命.5.低電壓驅動.6.全彩混色效果佳.環保無ROSH限制的有害物質.是個很好的點光源.
廣泛用于:
?車燈?背光源?日光燈管?商業照明??居內照明??光條光帶?模組??廣告工程.裝飾工程娛樂場所.投光燈?射燈?等
一、產品特點：
1、采用進口芯片；特點：高亮度，低衰減，耗能小，壽命長.抗靜電能力強。產品均使用硅膠封裝，符合環保無鉛制程產品要求。
2、亮度高，光色一致性好；
3、LED貼片壽命：》5萬小時；
4、采用日本進口優質硅膠膠水封裝，光衰低，壽命長；
5、采用進口正規合格芯片，美國英特美熒光粉，質量保證；
6、質量保障，價格合理，常規都有庫存，交貨非常及時。
備注：
a)材料焊接次數不超過2 次。
b)焊接時請不要重壓LED 燈。
c)焊接后溫度未回降到常溫時請勿扭曲線路板。
二、手工焊接規范:
手工焊接時，烙鐵溫度不高于300℃，每個焊腳焊接時間不超過3 秒
三、三、貯存規范:
1. 請?jiān)谖礈?zhǔn)備使用LED 之前不要打開防靜電袋子。
2. LED 在未開封之前應保存在30℃以下，濕度在60%以下的環境中， 長保存期為1 年。
3. 打開包裝待后，LED 需保存在30℃/40%濕度以下的條件，且必須在7 天內使用完。
4. 如果LED 超出了第3 點要求，則LED 必須經過烘烤才能使用，烘烤條件為：60±5℃，12個小時。
四：SMD注意事項：
1.SMD LED需密封保存在干燥的環境下，防止LED吸潮。
2.使用前，確保密封袋完好，（如：密封袋破損，漏氣，需退回我公司，重新除濕，重新真空包裝）。
3.建議應用廠家：拆開密封袋后，連轉盤一起直接放進烤箱，調節溫度60-70度，烘烤12小時以上，再拿出焊接過回流焊。
4.SMD3528.5050焊接建議客戶采用回流焊，不建議用烙鐵進行手工焊接，烙鐵溫度一般都超出300度，容易燒壞芯片。
5.回流焊溫度采用220-230度焊接，為 適合（一般要求5050的回流焊溫度低于3528.5050焊接溫度 適合采用220正負5度）
