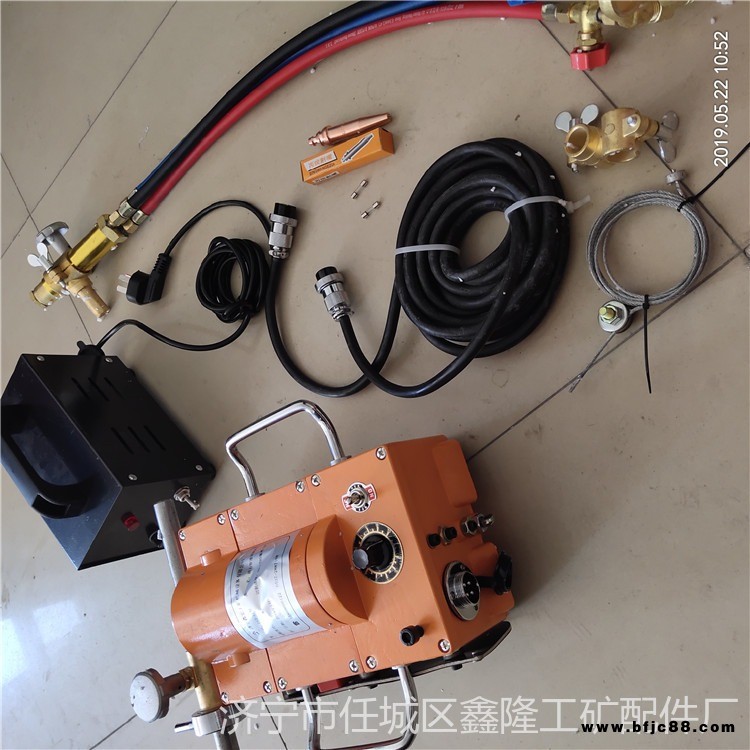

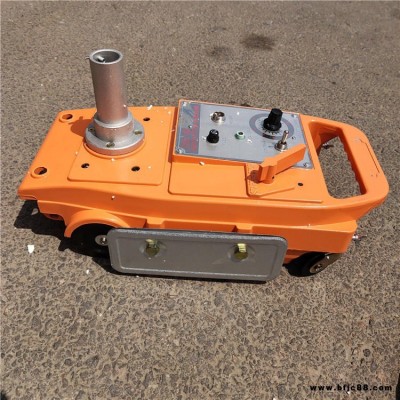

磁力管道切割機,具有兩組四個磁性輪,通過傳動機構自動環繞鋼管進行切割,切割工藝可采用氧-乙炔火焰,或氧- 火焰.它適用于直徑108mm以上的各種規格的無縫鋼管切割與坡口.由于磁性輪的吸附力,該切割機也可在平、立、橫、仰各種空間位置上進行全位置多向切割,切割與坡口可一次完成,使用該切割機可提高功效,保證質量,減輕勞動強度.

?

?

CG2-11型磁力管道切割機主要技術數據

?

?

1、外形尺寸與重量：機身外形尺寸 350×240×220毫米( 長×寬×高) 機體重量 14.5公斤

2、切割范圍：無縫鋼管直徑 >φ108毫米以上均可 　管壁厚度 5～50毫米

3、切割精度：在φ159～φ425毫米無縫鋼管上切割一周，中心偏差小于0.5毫米。切割與坡口表面粗糙度可達到12.5 －6.3

4、切割速度： 　50～750毫米/分，由可控硅無級調速。

5、電動機： 　采用70SZ08直流伺服電動機，轉速6000轉/分，功率：68瓦。

6、控制箱： 　控制箱電源電壓220伏。

7、磁性輪吸附力： 　50公斤以上。

8、行車沖動量： 　在鋼管上旋轉下坡時小于0.5毫米。
