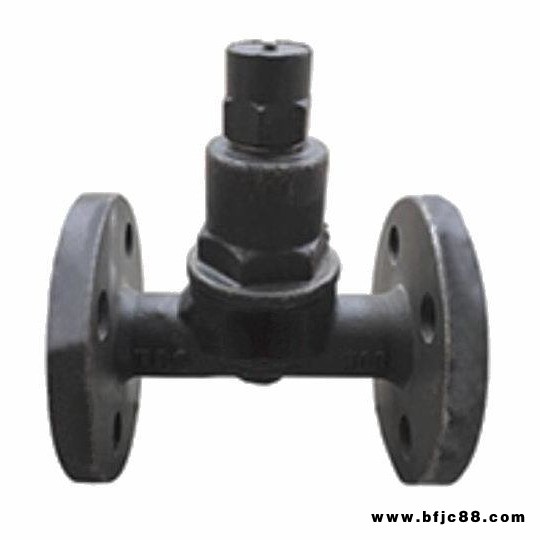

熱靜力波紋管疏水閥應用

美國力浦（LIPU）熱靜力波紋管疏水閥適用于蒸汽主管和支管、散熱器、換熱器、夾套鍋、加熱盤管、烘干機、消毒器、層壓機、伴熱管線、散熱片、盤管等特殊場合，主要用于凝結水負荷很低的場合。

波紋管疏水閥根據腔內溫度變化造成感溫雙金片變形，從而驅使閥芯作往復移位關閉閥座孔，達到阻汽排水

連接：法蘭端、螺紋端

熱靜力波紋管疏水閥特征

1.可任意角度安裝，并隨時可調整排水溫度

2.可調整凝結排放溫度，有效地利用凝結水的顯熱

3.閥前始終有凝結水，形成水封，有效減少蒸汽泄漏

4.抗水擊，無噪音，排氣性能優良

5.能夠精確開啟和關閉，避免損失蒸汽；
?

熱靜力波紋管疏水閥性能參數

殼體壓力等級 Shell pressure rank	1.6、2.5mpa	工作壓差 Biggest work differential pressure	2.5mpa	允許背壓率 Permission back pressure rate	≥75%
負荷泄露率 Load divulging rate	0%	適用過熱蒸汽 Has been suitable the hot steam	Outstanding	節能效果 Energy conservation effect	Outstanding
使用介質 Applied medium	蒸汽、凝結水 Steam，condensing water	排放方式 Discharges the way	連續方式 Continual way	抗水擊 Anti-pressure surge	Outstanding

熱靜力波紋管疏水閥工作原理

	1.當裝置啟動時，空氣進入疏水閥，閥芯在彈簧的彈力下處于開啟位置。
?	2.緊接著冷凝水進入疏水閥，在低溫狀態下，波紋管元件內的感溫液體處于冷凝狀態，閥芯完全開啟，迅速排放冷凝水。
?	3.熱凝水進入疏水閥，波紋管內的感溫液體隨著溫度的升高開始蒸發膨脹，內壓增加使波紋管元件伸長，帶動閥芯向關閉方向移動，溫度達到飽和溫度之前，閥芯完全關閉閥門。
?	4.聚集在閥內的熱凝水慢慢冷卻降溫后，波紋管元件因為內壓減小而收縮，帶動閥芯開啟閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏。

熱靜力波紋管疏水閥安裝示意圖
